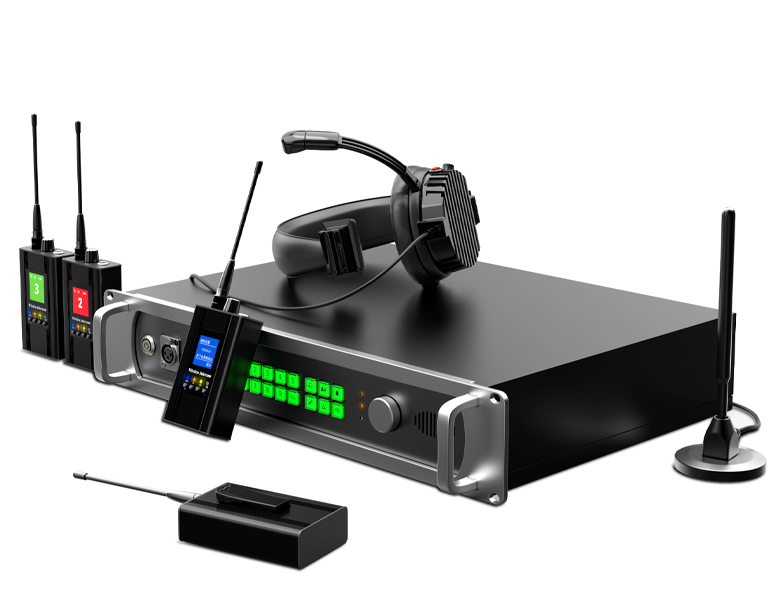

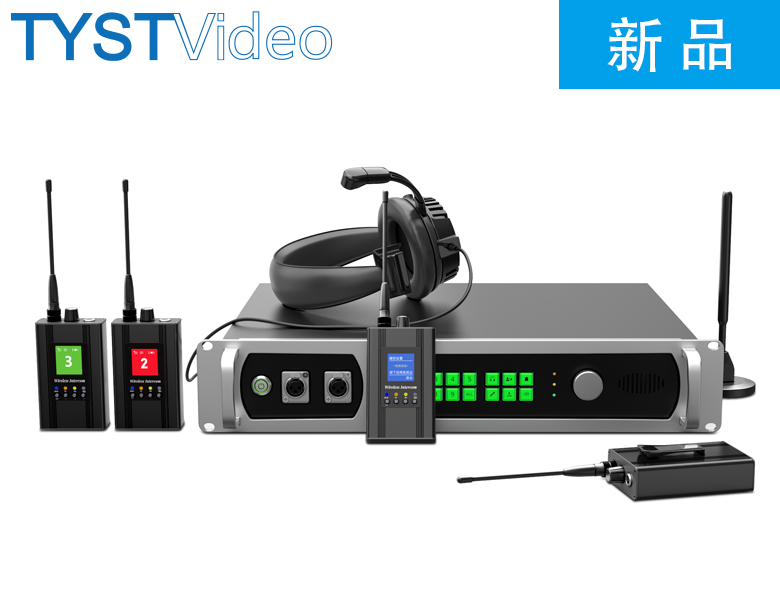

- 產品名稱： 全雙工無線通話系統
- 產品編號： TY-920ST
產品簡介

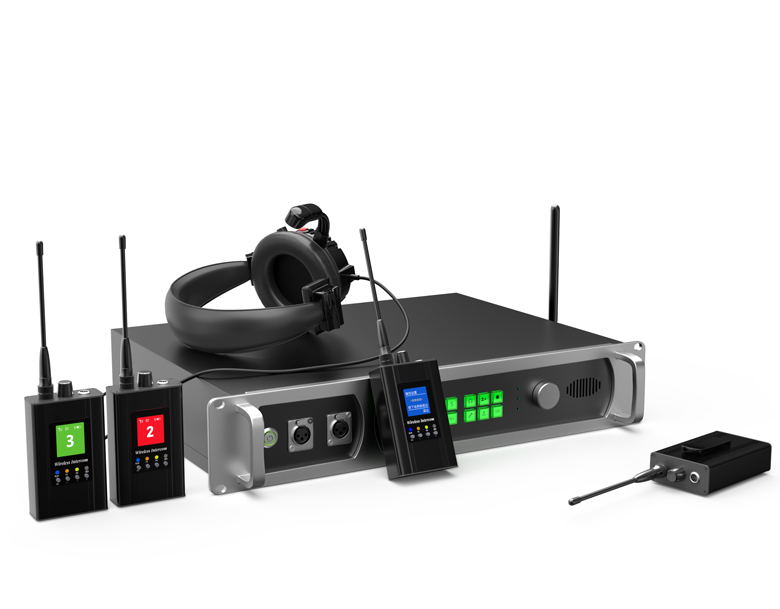

天影視通TY-920ST廣播級無線通話系統，采用低功耗低輻射GFSK模式420MHZ～440MHZ頻帶，通話主機與子機基于定頻加密處理技術，可滿足同一個活動現場多套通話同時使用不串頻。通話系統主機采用1托8設計，標配1托4，用戶可根據需要選擇一對一、一對多或多對多的通話方式，支持8路，16路，24路或跟多路全雙工級聯通話模式，讓導播快速的傳達信息至攝像師，應對復雜多變的導播活動。
天影視通TY-920ST系列采用高音質及低噪聲的IC設計規格，內置揚聲器、LED復位水晶按鍵、自鎖按鍵、控制鍵、監聽鍵、麥克鍵、分機提示鍵、耳機接口、麥克風接口和tally傳輸接口，通話系統音質清晰，在多種環境都能維持良好低雜音聯系（幾乎無噪聲）。通話系統配備5個單耳有線軟質PU皮質耳機，配備單向咪頭，通話質量清晰，靈敏度高，耳麥音質清晰透徹，同時也可根據用戶需要配雙耳耳機和選配隱藏式真空耳麥。
產品特點
★主站采用2U標準機架式設計，可安裝于各種19寸標準機柜。
★主站采用全雙工1對8分組模式設計，可實現主站（主機）與分站（子機）1對8全雙工對講通話，無需等待即可說話，設備支持無限制數量擴展語音分站。

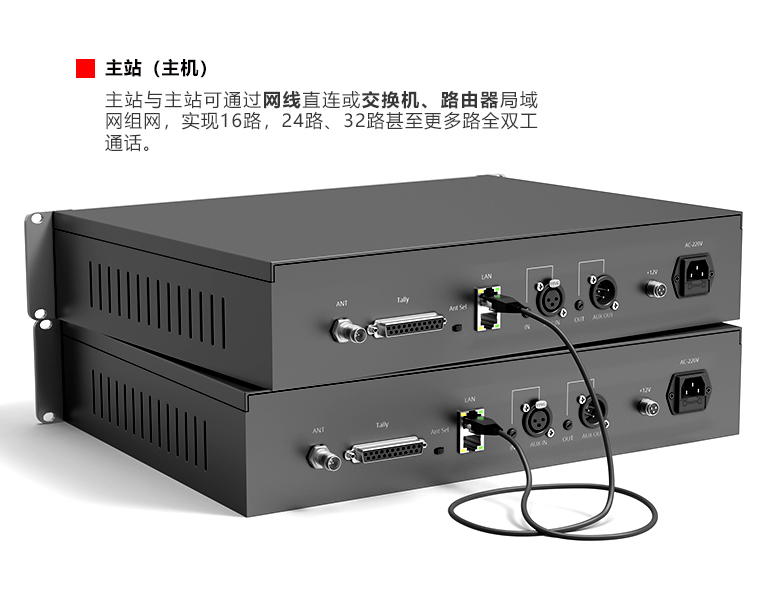

★大型活動，支持多臺主機組網級聯使用，實現8路，16路，24路或更多的全雙工通話使用。
★主站支持16個功能鍵設置，可設置通話主站/分站一對一電話模式/問答模式或一對多會議通話模式，分組模式，主機呼叫等。
★主站支持耳機、麥克風、AUX輸入輸出，RJ45或路由器組網級聯等多種模式，以應對多種多樣的導播活動需求。

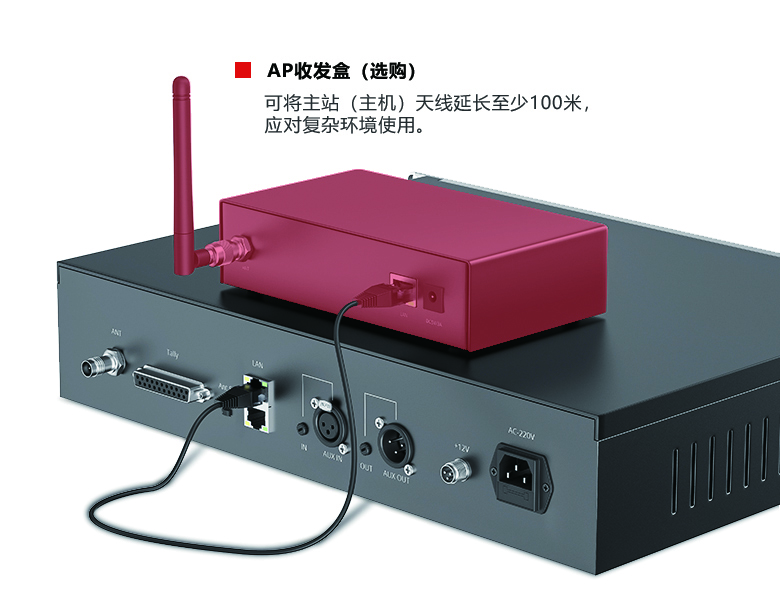

支持外籍?dāng)U展AP盒實現信號遠距離擴散，廣泛應用于演播室，直播轉播車，劇院，演唱會，消防等多種場所。
★主站具備Headset模式、MIC模式、AUX自定義模式。
★主站配具備音量控制，內建揚聲器等輔助監聽功能。
★主站具備25針公口tally接口，支持多達12組紅綠雙色Tally提示功能。
★主站具備擴展無線Tally燈功能，且tally燈支持多級色調調整，可重復充電使用。
★分站配備500MW和1000MW可選無線發射功率，主站分站支持按鍵修改頻段，以應對同一現場多臺主機同時使用的復雜導播環境。
★主站配備超遠通訊傳輸距離，在空曠無遮擋情況下，可滿足2000-2500米傳輸距離，復雜環境，可穿6-8堵水泥墻，傳輸100-250米。
★主站具備抗干擾一鍵頻道修改功能，可以有效避開在同一場合多臺通話同時使用頻道干擾。
★分站采用鋁合金陽極氧化外殼設計，并配有液晶顯示面板、功能和操作指示燈、菜單鍵、選擇鍵、開關機/音量鍵等。
★分站內置5000mHa大容量鋰電池，滿電狀態下支持不小于10小時導播作業，且支持使用移動電源持續供電使用。
★分站按鍵可配合液晶顯示面板，根據現場環境，調整適合的音量模式，并可根據使用耳機的類型，選擇不同的耳機音量模式。
★分站支持設置按鍵說話模式和免按鍵全雙工通話模式，可設置MIC增益，范圍-6db~6db。
★分站支持Tally提示燈設置，并可根據需要設置分站機位編碼。
★分站支持多達8個組別設置，可配合主站進行分組呼叫功能。
★分站支持切換臺主切（直播/PGM）、預切（待播/PVW）和閑置（空閑/FREE）三種狀態顯示，注：不同切換臺主切/預切顯示狀態不同。
★分站支持中英文語言選擇功能。
★通話系統支持洋銘、索尼、松下、ross、BMD等切換臺及天影視通、大洋、上洋、索貝等一體機實現Tally提示。
★主站采用全雙工1對8分組模式設計，可實現主站（主機）與分站（子機）1對8全雙工對講通話，無需等待即可說話，設備支持無限制數量擴展語音分站。
★大型活動，支持多臺主機組網級聯使用，實現8路，16路，24路或更多的全雙工通話使用。
★主站支持16個功能鍵設置，可設置通話主站/分站一對一電話模式/問答模式或一對多會議通話模式，分組模式，主機呼叫等。
★主站支持耳機、麥克風、AUX輸入輸出，RJ45或路由器組網級聯等多種模式，以應對多種多樣的導播活動需求。
支持外籍?dāng)U展AP盒實現信號遠距離擴散，廣泛應用于演播室，直播轉播車，劇院，演唱會，消防等多種場所。
★主站具備Headset模式、MIC模式、AUX自定義模式。
★主站配具備音量控制，內建揚聲器等輔助監聽功能。
★主站具備25針公口tally接口，支持多達12組紅綠雙色Tally提示功能。
★主站具備擴展無線Tally燈功能，且tally燈支持多級色調調整，可重復充電使用。
★分站配備500MW和1000MW可選無線發射功率，主站分站支持按鍵修改頻段，以應對同一現場多臺主機同時使用的復雜導播環境。
★主站配備超遠通訊傳輸距離，在空曠無遮擋情況下，可滿足2000-2500米傳輸距離，復雜環境，可穿6-8堵水泥墻，傳輸100-250米。
★主站具備抗干擾一鍵頻道修改功能，可以有效避開在同一場合多臺通話同時使用頻道干擾。
★分站采用鋁合金陽極氧化外殼設計，并配有液晶顯示面板、功能和操作指示燈、菜單鍵、選擇鍵、開關機/音量鍵等。
★分站內置5000mHa大容量鋰電池，滿電狀態下支持不小于10小時導播作業，且支持使用移動電源持續供電使用。
★分站按鍵可配合液晶顯示面板，根據現場環境，調整適合的音量模式，并可根據使用耳機的類型，選擇不同的耳機音量模式。
★分站支持設置按鍵說話模式和免按鍵全雙工通話模式，可設置MIC增益，范圍-6db~6db。
★分站支持Tally提示燈設置，并可根據需要設置分站機位編碼。
★分站支持多達8個組別設置，可配合主站進行分組呼叫功能。
★分站支持切換臺主切（直播/PGM）、預切（待播/PVW）和閑置（空閑/FREE）三種狀態顯示，注：不同切換臺主切/預切顯示狀態不同。
★分站支持中英文語言選擇功能。
★通話系統支持洋銘、索尼、松下、ross、BMD等切換臺及天影視通、大洋、上洋、索貝等一體機實現Tally提示。

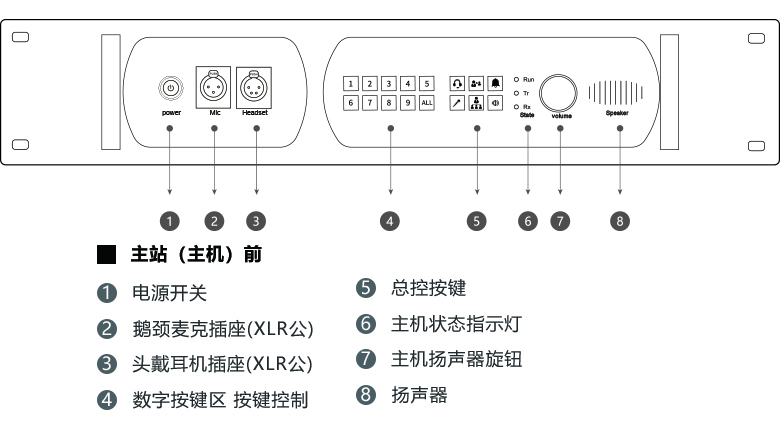

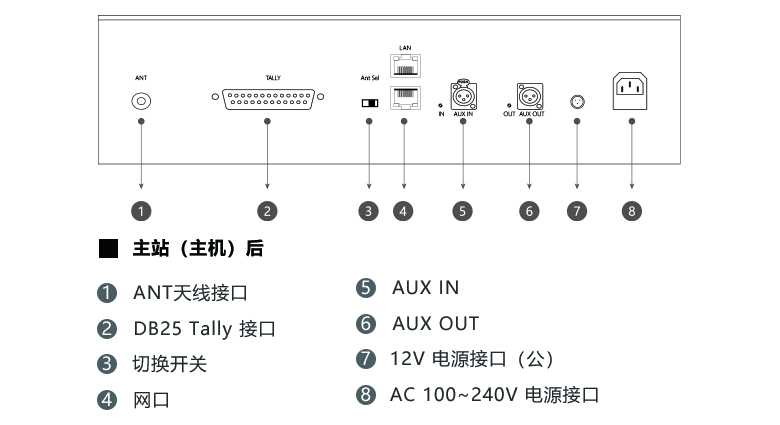

主站接口

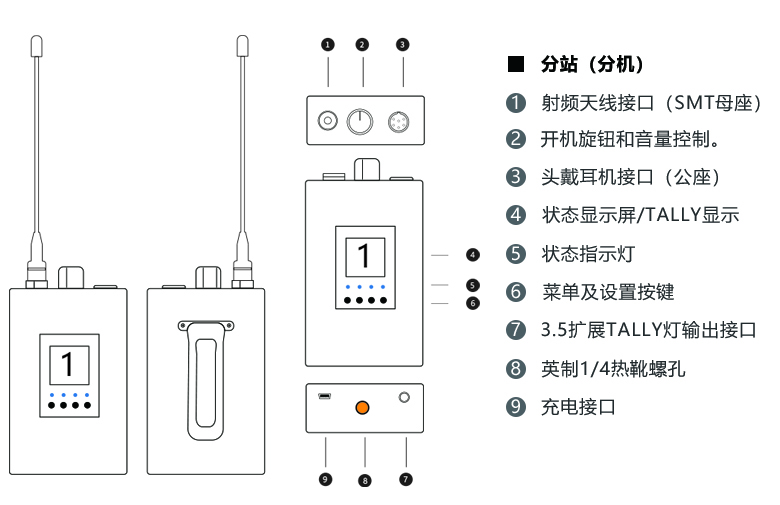

分站接口

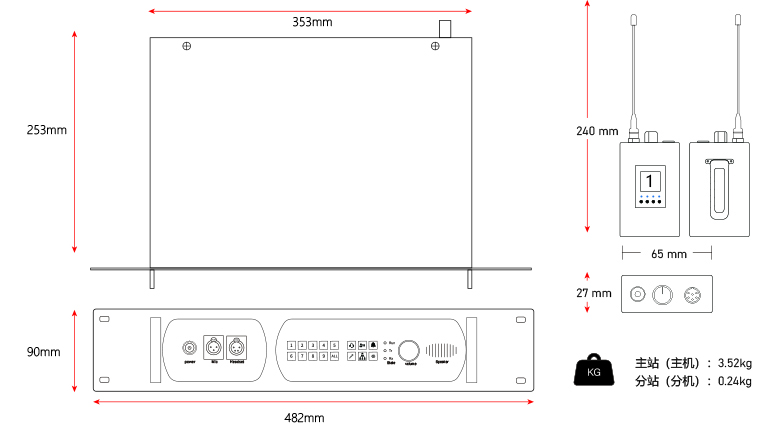

產品尺寸
規格參數
| 主站（主機） | 分站（分機） | |
| 按鍵接口 | 電源開關 水晶控制鍵16個 音量旋鈕 狀態指示燈 3芯XLR母座鵝頸麥輸入 4芯XLR母座耳機輸出 揚聲器 天線接口 （ANT母座） DB25母座Tally接口 3芯AUX IN音頻輸入 3芯AUX OUT音頻輸出 交流品型電源座AC輸入 |
天線接口SMA-K母頭 開關及音量旋鈕 6芯mini XLR耳機接口 3.5寸LED顯示屏 狀態指示燈 分機設置按鍵 mini usb充電口 3.5 Tally輸出口 背夾 支持：熱靴連接。 |
| 供電電壓 | 100-240V AC輸入 50/60Hz | 5000mah，聚合物鋰電池 |
| 接收靈敏度 | ≤-93dBm | ≤-93dBm |
| 功耗 | ＜1W | ＜1W |
| 尺寸 | 482 x 45 x 215mm（含天線接口） | 65 x 27 x 163mm（含天線高度） |
| 工作頻率 | 420-440MHz數字頻率; | |
| 頻率響應 | 20~4KHz，＜+/-3dB | |
| 訊號噪聲比 | >50dB | |
| 溫度范圍 | -20～60℃ | |
| 總諧波失真(THD) | ＜3% | |
| 通話距離 | 主機和子機間最大距離 2500 米（可視距離） | |

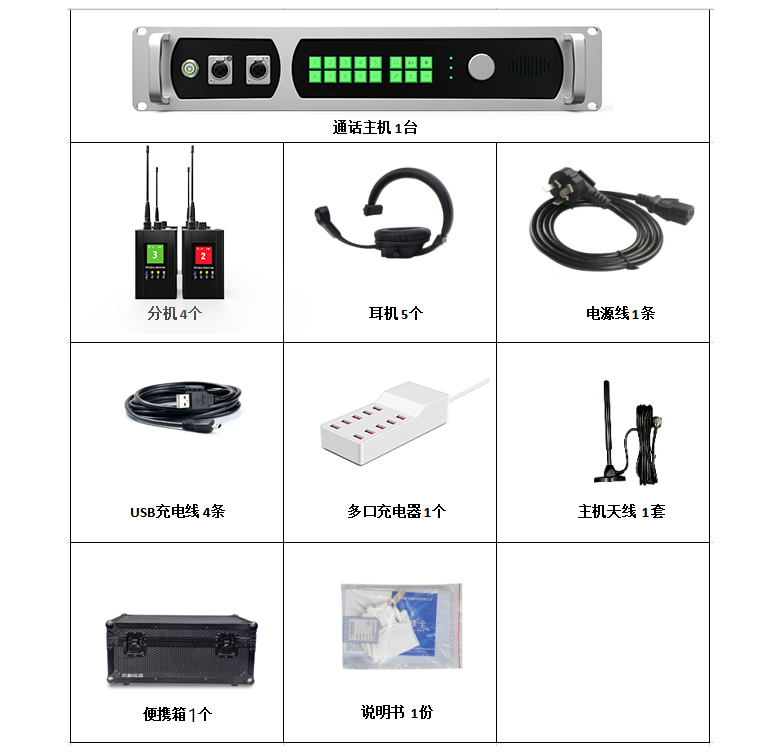

標配清單（標配4路通話系統）
